近日，舆芯半导体举办了主题为“三核一芯，智控无限”的新品发布会，作为国内少数专注于高性能芯片设计与研发的厂商，舆芯半导体首次正式对外发布旗下ZPC1系列产品。基于舆芯自主研发的 α2ω 三核一芯（CPU – DSP – NPU）融合控制处理器架构，ZPC1 系列将为AI时代应用提升带来无限可能，大幅降低客户应用人工智能开发难度，让人工智能应用不再复杂。

舆芯半导体自主研发的融合控制处理器FCU（Fusion Controller Unit）采用多核异构技术，将 CPU、DSP、NPU 三个内核集成在一个芯片上，由于数据在芯片内部互联，大大降低了数据传输的损耗，并通过高效的动态功耗管理技术降低运行功耗，为人工智能应用开发提供充足的性能储备，而基于arm的集成开发体系，可以支持客户用较少的人工成本，完成完整的人工智能应用开发。

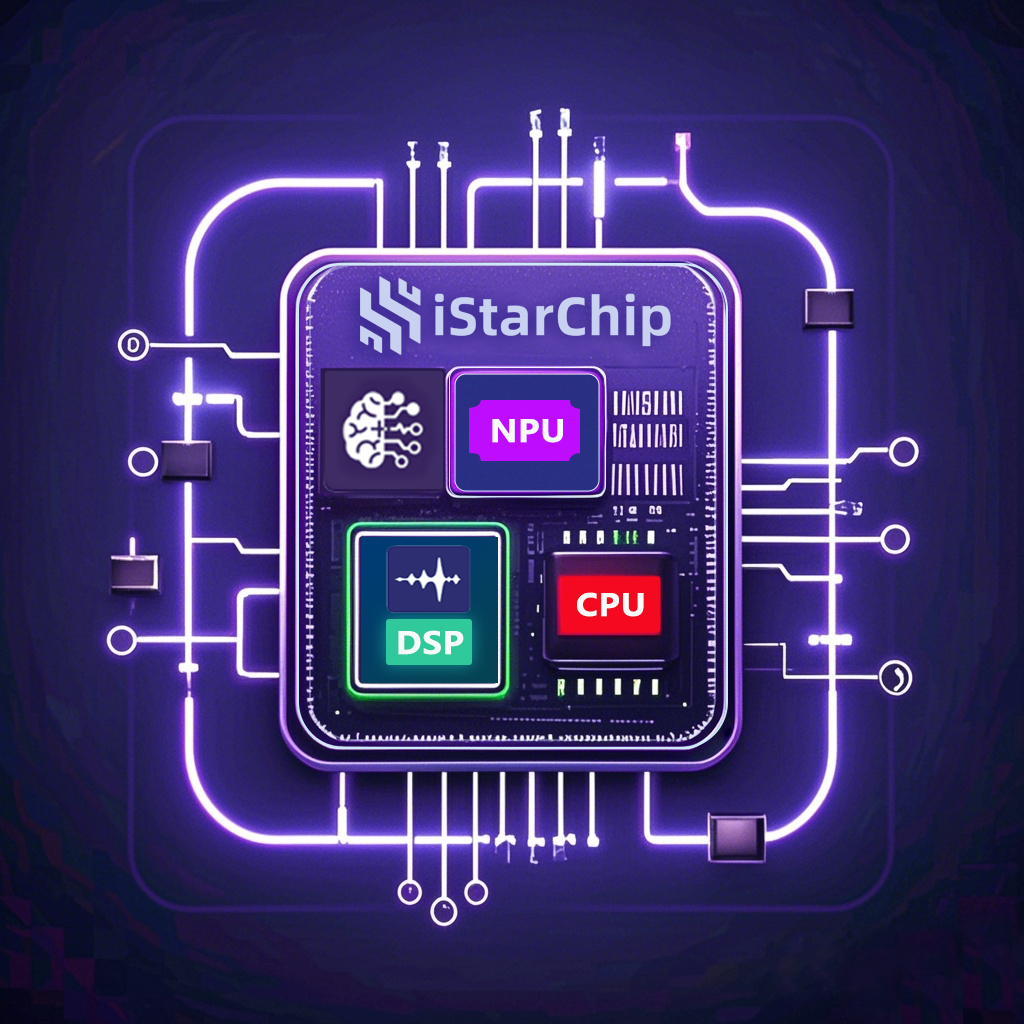

舆芯FCU架构

高效协同的同时，舆芯的融合控制处理器FCU也带来了控制类芯片领域的四大突破：

• 积极拥抱人工智能：舆芯FCU是行业内首家将独立的NPU集成到控制类芯片的厂商。集成后，舆芯FCU可以在芯片中直接运行人工智能模型，最大支持1 Tops的人工智能算力，相比通过软件来支持的人工智能算法，可以提供500倍到1000倍的性能提升，从而能够在边缘设备上实现高效的人工智能处理，为智能家居、玩具机器人、智慧医疗等端侧智能场景带来更强大的性能支持。

• 面向复杂物理环境：舆芯FCU首次在控制类芯片中应用FinFet先进工艺，不仅在更小的尺寸上集成更多的功能，而且增强了芯片的抗干扰能力和稳定性，可在-40℃至125℃温度范围稳定运行，无论是在工业自动化的严苛环境中，还是在汽车电子等对稳定性要求极高的场景下，都能稳定可靠地运行。

• 遵循严苛安全标准：舆芯FCU的α2ω全流程功能安全架构，遵循全球最严苛的行车安全标准ISO26262 ASIL-D、网络安全标准SAE 21434以及 AEC-Q100 Grade1，将车规级的安全标准应用到其他行业领域，实现安全性能的飞跃；

• 快速响应市场变化：舆芯FCU采用柔性可扩展设计实现芯片间的快速互联，能够根据实际应用需求，灵活地扩展系统的功能和性能，面对快速变化的市场需求提供定制化的解决方案，在激烈的市场竞争中抢占先机。

• ZPC1 SE：入门产品，极致性价比 ZPC1 SE 集成了500Mhz 的M52内核，提供800DMIPS的性能输出，同时集成了高达 2MB 的内存，与传统的控制处理器相比，ZPC1 SE 系列可以在不增加成本的前提下带来2倍的性能提升，从而实现更高的处理速度、更强的稳定性以及更精准的控制能力。

• ZPC1 Pro：主流旗舰，性能王者 内置DSP 的同时，ZPC1 Pro集成了1000Mhz 的M85内核，提供3000DMIPS和8GFlops的浮点运算性能，并支持高达 4MB 的闪存，对比标准DSP 产品，ZPC1 Pro提供4倍的性能释放，不仅能处理更复杂的信号，还能更好地控制成本，让电子设备发挥出更大的潜力，在国产替代的大潮流下，非常适合用来作为海外DSP产品的替代。

• ZPC1 ProN：面向智能，畅想未来 全面拥抱AI潮流的趋势下， ZPC1 ProN 在M85内核之外还集成了独立的U65内核，可以提供1 Tops的NPU的性能，同时我们提供最大8M的内存，能够更好的支持大模型应用，尤其是端侧的应用场景，帮助我们的客户去打开未来数十亿规模的边缘人工智能设备市场。


对于未来，舆芯半导体充满信心。在政府、投资人及社会各界的大力支持下，舆芯将继续致力于技术创新和产品研发，凭借自主研发的 α2ω 三核一芯（CPU – DSP – NPU）融合控制处理器架构在半导体行业持续绽放光彩，为推动中国芯片产业的自主可控与高质量发展贡献更多力量。
